CF系列、KF系列、LF系列、RF系列划分依据是？

CF系列、KF系列、LF系列、RF系列划分依据是？

是密封形式，CF代表金属铜圈密封，KF代表橡胶圈密封，LF也是法兰面，LF是凹面，LAP FLANGE或者LJF--LAP JOINT FLANGE，松套法兰；RF，Raise Face是突面。

常见的三种真空法兰规格(CF、KF、ISO)：

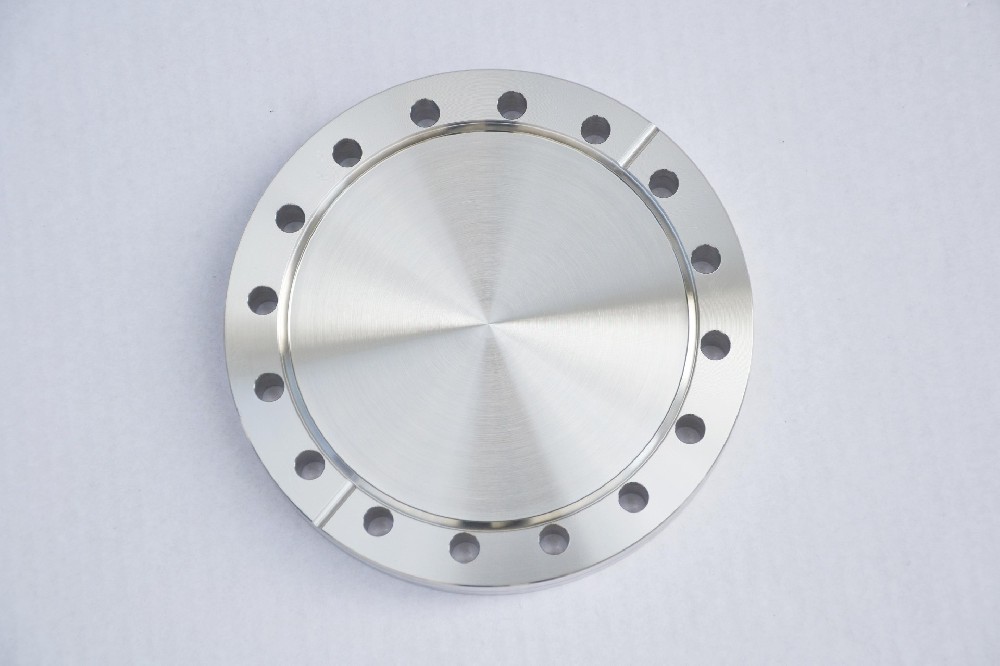

1.CF 法兰的英文名是 Conflat Flang。它是一种用于超高真空中的法兰连接，是一种金属静密封，可以承受高温烘烤。

2.KF 是应用在真空系统中的一种快速装拆连接。通常是橡胶圈密封。他由以下几个元件构成：两个成对称分布的 KF 法兰、O-Ring、定心支架、卡箍。勿需使用别的工具，只要简单地用手拧动碟形螺母就可以松开或压紧联接。

3.ISO 法兰和配管可用于从大气压到高真空，经常装拆的各种应用中。一般管子的直径超过 50mm（2 英寸）。如果使用氟橡胶 O 形圈，可以承受 150℃烘烤。ISO 系列的密封圈相对于 KF 系列的真空密封圈除了有中心支架和氟橡胶材质的密封圈外，还多了一个铝制的弹簧外圈，其主要作用是防止密封圈滑脱。他由以下几个元件构成：两个成对称分布的 ISO 焊接法兰片、定心支架+ O-Ring+铝制外圈、双卡箍(坚固件)。

CF,KF,NW,ISO 区别

CF 系列:CF 法兰比较容易区分，主要是用在超高真空系统上的密封连接，其主要密封方式是金属密封即铜垫片密封。需要注意的是铜垫片在使用一次后密封效果会很差，如果对真空度要求较高的系统，法兰每拆卸一次，就需要更换垫片。这类法兰有标准规格，如 CF35， 其中铜垫片也有标准件买。

KF 系列:KF 是日常真空系统中比较常见的密封连接方式，主要应用在高真空系统中。其主要密封方式是橡胶圈密封。规格从 KF10-KF50,通常情况下 KF 连接的管道尺寸是相对于英寸规格来说的。即 KF25 对应的管道是 25.4*1.65mm，依此类推(有的要求特殊管道，法兰的焊接尺寸可以定制)。KF 最大的到 KF50（配管是 50.8*1.65mm)之后的真空连接就是 ISO系列。KF 系列最为常见，一般的真空配件公司都有。

ISO 系列:ISO 也是用于高真空系统中的配件，最小规格是 ISO63（配管是 63.5*1.65mm）

再往后面是 ISO80、ISO100、ISO160 直至 ISO320 甚至更大规格，链接方式是双卡头链接, 主要是两个 ISO 的法兰片，中间加密封圈，然后用四个双卡头卡住法兰片进行连接。要注意的是通常情况下 ISO 系列的密封圈相对于 KF 系列的真空密封圈除了有中心支架和氟橡胶材质的密封圈外，还多了一个铝制的弹簧外圈，其主要作用是防止密封圈滑脱。因为 ISO 系列的管路尺寸相对较大，密封圈套在中心支架上面受到机台的震动或者温度的影响，如果没有固定的话会滑脱，影响密封。

NW 系列:NW 同样是用在高真空系统中的真空配件，是日本的规范，所以 NW 的真空配件在日企或者日本设备里面用到的相对来说多一些。前面我们说过，ISO 系列的是两片ISO
